主板上的常用接口有哪些

目前最多應用接口

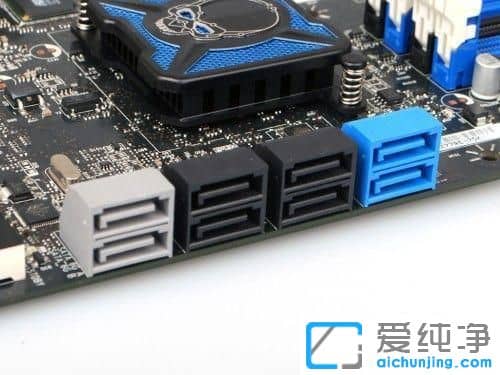

SATA磁盤接口，SATA是Serial ATA的縮寫，即串行ATA。這是一種完全不同于并行ATA的新型硬盤接口類型，由于采用串行方式傳輸數據而得名。SATA總線使用嵌入式時鐘信號，具備了更強的糾錯能力，與以往相比其最大的區別在于能對傳輸指令(不僅僅是數據)進行檢查，如果發現錯誤會自動矯正，這在很大程度上提高了數據傳輸?shù)目煽啃�。串行接口還具有結構簡單、支持熱插拔的優點。

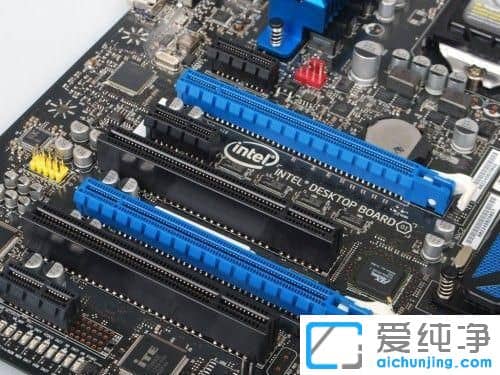

PCIE拓展接口，PCIE接口全稱為PCI Express接口模式，通常用于顯卡、網卡、聲卡等拓展設備。它相比傳統的PCI和AGP插槽相比，PCI-Express更具有潛在的生產價值，因?yàn)楸萈CI總線具有更高的可測量性。目前而言，能夠滿足硬盤控制器、千兆網卡以及其他一些對帶寬需求較大的拓展設備，具有拓展星廣性能優異等多反面優勢，目前在臺式機上的應用非常普遍。

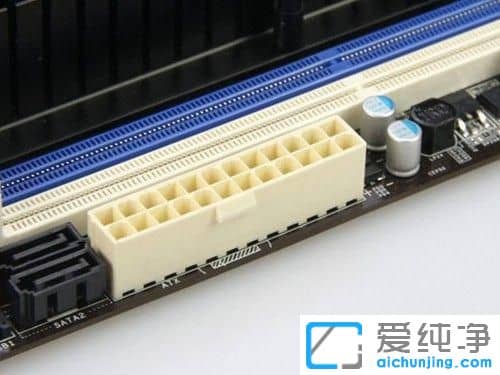

主板供電接口，早期的主板供電接口為20pin，目前隨著硬件的對供電的需求逐漸加大，供電多為24pin接口。不過，如果您的主板上不是接駁了太多設備20pin的電源也可以作為24pin主板的供電使用。

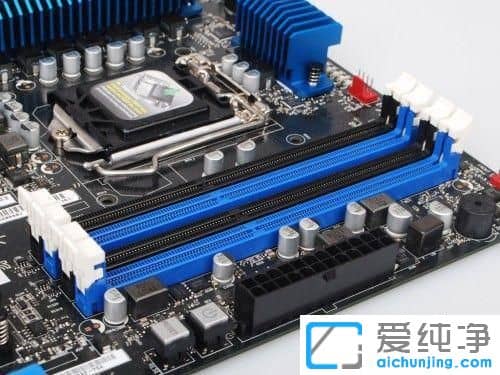

DDR3內存接口，內存接口一般位于CPU插座附近，用戶只需要插入適合的內存品類就可以正常使用(主板所支持的內存信息可以從主板說明書查到)，圖中的是DDR3的DRAM插槽，它所支持的內存品類為DDR3內存。

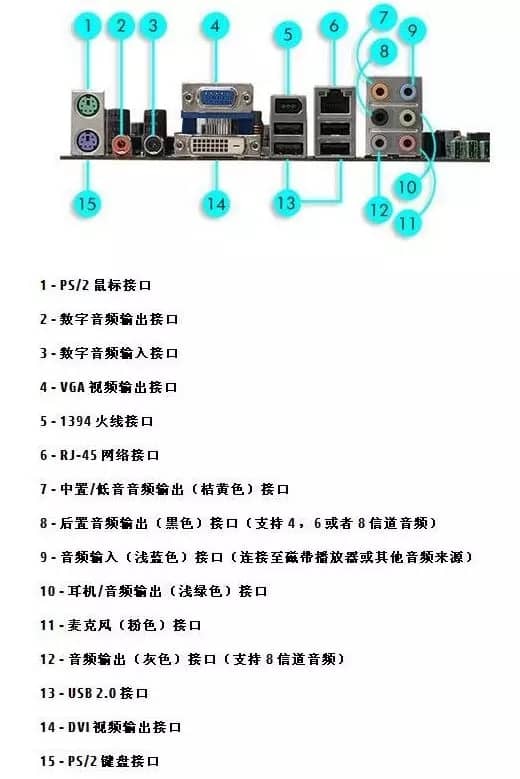

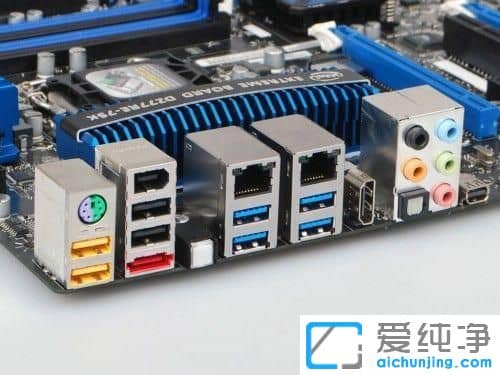

背板拓展I/O接口，I/O接口是一電子電路(以IC芯片或接口板形式出現 ),其內有若干專用寄存器和相應的控制邏輯電路構成.它是CPU和I/O設備之間交換信息的媒介和橋梁.CPU與外部設備、存儲器的連接和數據交換都需要通過接口設備來實現，前者被稱為I/O接口，而后者則被稱為存儲器接口。存儲器通常在CPU的同步控制下工作，接口電路比較簡單;而I/O設備品種繁多，其相應的接口電路也各不相同，因此，習慣上說到接口只是指I/O接口。

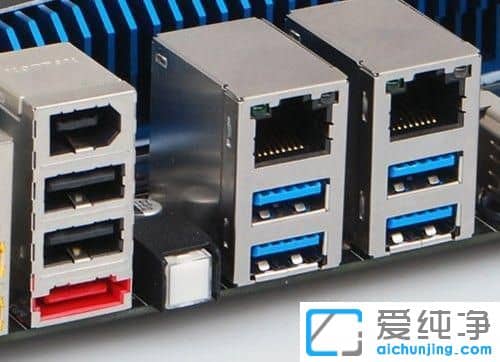

USB接口(支持熱插拔)，通用串行總線(英文：Universal Serial Bus，簡稱USB)是連接外部裝置的一個串口匯流排標準，在計算機上使用廣泛，但也可以用在機頂盒和游戲機上，補充標準On-The-Go( OTG)使其能夠用于在便攜裝置之間直接交換資料。

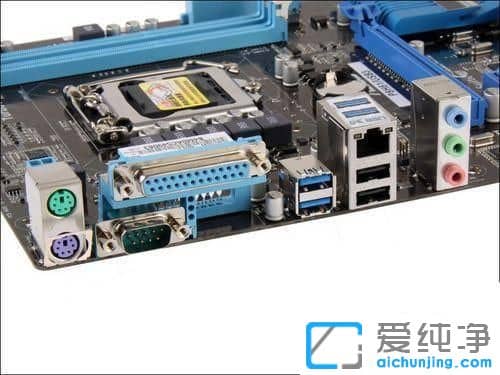

PS/2接口接口，PS/2接口的功能比較單一，僅能用于連接鍵盤和鼠標。一般情況下，鼠標的接口為綠色、鍵盤的接口為紫色。PS/2接口的傳輸速率比COM接口稍快一些，目前隨著USB設備的迅速普及，這種接口的使用越來越少了，很多高端主板已經將其摒棄。

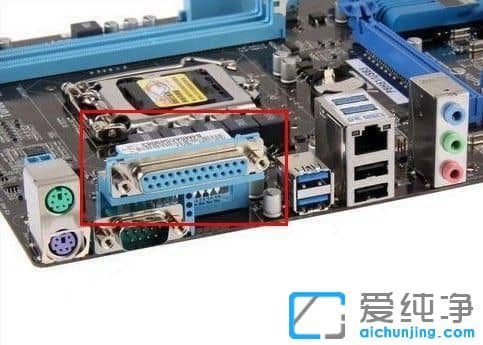

并口打印機接口，一般用來連接打印機或掃描儀。其默認的中斷號是IRQ7，采用25腳的DB-25接頭。并口的工作模式主要有三種：1、SPP標準工作模式。SPP數據是半雙工單向傳輸，傳輸速率較慢，僅為15Kbps，但應用較為廣泛，一般設為默認的工作模式。2、EPP增強型工作模式。EPP采用雙向半雙工數據傳輸，其傳輸速率比SPP高很多，可達2Mbps，目前已有不少外設使用此工作模式。3、ECP擴充型工作模式。ECP采用雙向全雙工數據傳輸，傳輸速率比EPP還要高一些，但支持的設備不多，目前已經接近淘汰，我們只要了解就可以了。
